SDS系列射流风机

SDS系列射流风机是我公司结合隧道通风的需要,联合各高等院校的教授学者和本公司的技术人员,经过多年的试验和实践,研制成功的高性能射流风机。

一、SDS系列射流风机的具体特点:

SDS射流风机由喇叭口、消声器、整流体、风机段和电动机组成。同时还包括配套安全吊架及悬臂、配套减震设备及其他配套的附属设备。

(1)双向系列射流风机反风效率高,反向流量大于或等于正向流量的99%。单向射流风机的反向流量不超过正向流量的70%。

(2)风机从全速正转到全速反转,或从全速反转到全速正转,换向的断电时间不超过30S。任何时候,在流过风机的空气温度为250℃条件下,15min可以换向四次。

(3)叶轮由叶片和轮毂组成，其中，轮毂采用ZG230-450铸钢或者压铸铝而成，叶片采用ZL104铝硅合金精密铸造而成的可调机翼型叶片，叶片根部及尾部在设计上，工艺铸造加工均作了足够的加强，其安装角度根据用户不同性能要求可调整，并经严格的工艺制造和严格的静、动平衡效正，超转速试验，运转平衡可靠。

(4)风机的支架、壳体、罩子等钢制结构都经过热渗镀锌或者喷涂耐高温漆处理,能够在280℃的环境经受60min,而不冒烟或释放有毒气体。

(5)风机两头的管式消音器长度通常为风机叶轮直径的一倍，当噪声要指标要求高时，消声器长度可为风机叶轮直径的两倍，消声器与风机筒体采用螺栓连接。

(6)射流风机的噪音在距风机出口10m且45°处测量,A声级小于70dB(A)；大型轴流风机在距风机出口10米且45°处测量,A声级小于100dB(A)。风机的消音孔板为热镀锌或根据客户需要采用1cr13的不锈钢板,提高了风机的抗腐蚀和防锈级别。

(7)电动机：为鼠笼全封闭式，与轮毂直连，其工作电压380V，频率50HZ、绝缘等级为H级，防护等级为IP55，由电动机引出电缆接至风机本体壳上的连接盒，电动机带有润滑油脂嘴，外接导管接至风机本体机壳上的润滑油脂嘴。电机可以在-31.1℃—+50℃的环境下运行，适用于海拔3500m工作运行要求，轴承采用密封润滑脂润滑，能承受双向推力，可长期连续运行工作。电机平均无故障工作时间：≥20000小时。

(8)当隧道发生火灾时，在环境温度为280^oC高温时可以连续运行一小时。

(9)配用高原电机，风机叶片角度做相应调整，可以满足高海拔的通风需求。

(10)平时运营输送一般介质空气，发生火灾时输送烟气。

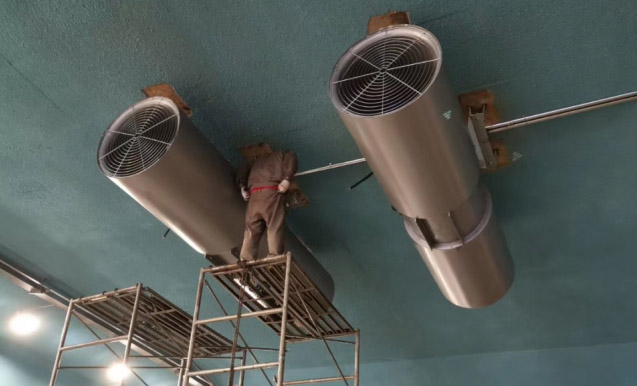

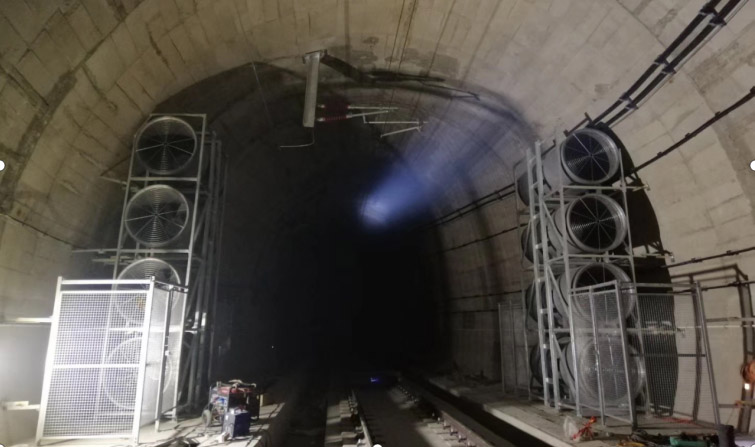

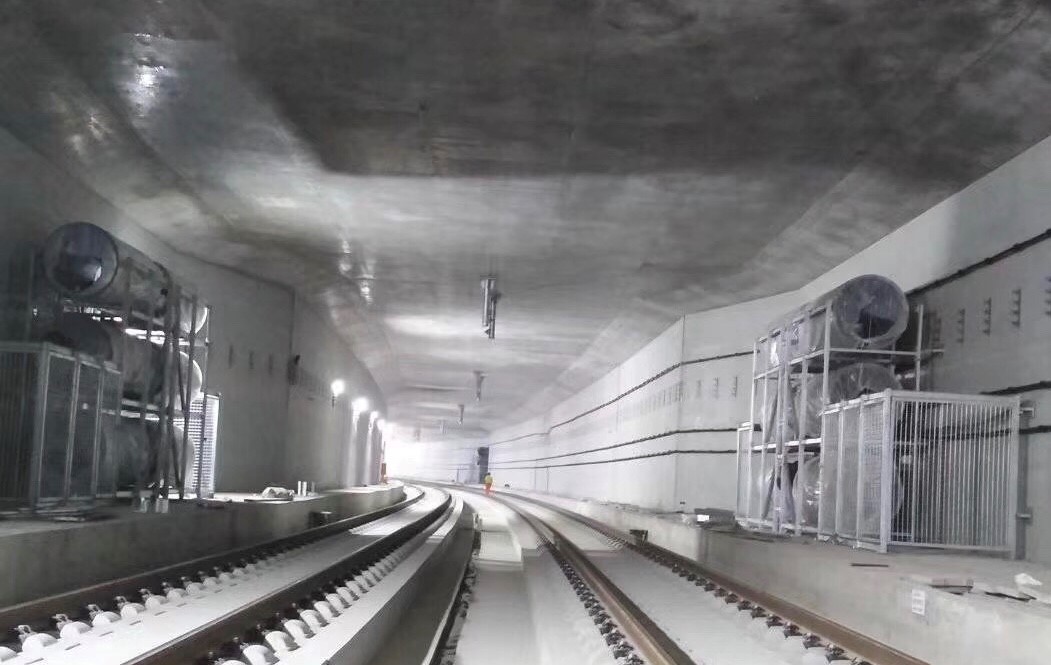

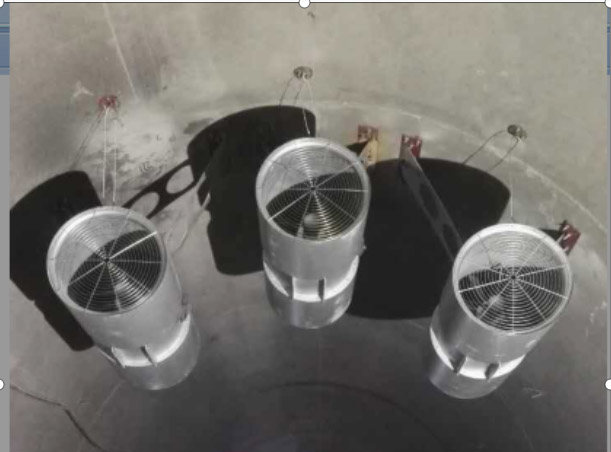

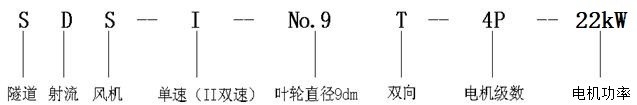

二、SDS系列射流风机的型号表示方法

三、SDS双向系列射流风机性能参数表：

机号No	电机极数	转速r/min	风量m3/s	出口风速m/s	轴向推力N	配用功率kW	噪声dB(A)
4T（K）	2P	2900	3.0	23.9	102	2.2	70
			2.7	21.5	82	1.5	70
			2.4	19.1	68	1.1	68
			2.0	15.9	46	0.75	66
5T（K）	2P	2900	6.3	32.1	245	7.5	70
			5.8	29.6	210	5.5	70
			5.0	25.5	155	4	70
			4.1	20.9	107	2.2	70
5.6T（K）	2P	2900	8.4	34.1	340	11	70
			7.6	30.9	280	7.5	70
			6.7	27.2	210	5.5	69
			6.0	24.4	175	4	67
6.3T（K）	2P	2900	17	43	700	22	70
			15	41.5	610	18.5	70
			13	40	520	15	70
			11	36	410	11	70
			10	31	315	7.5	70
			9	28.5	255	5.5	70
7.1T（K）	2P	2900	22	44	920	37	70
			19.5	42.5	800	30	70
			18	41.5	670	22	70
			16.5	40.5	640	18.5	70
			14.5	36.5	530	15	70
			13.5	32.5	420	11	70
			11.5	28.5	325	7.5	70
8T（K）	4P	1470	16.5	32	525	15	60
			15.5	30	455	11	59
			14	27	360	7.5	58
			12.5	25	285	5.5	56
			10	20	210	4	54
9T（K）	4P	1470	23.5	36.5	850	22	66
			22	33.5	720	18.5	65
			20	31	590	15	64
			16.5	25.5	400	11	62
			14	21	350	7.5	61
10T（K）	4P	1470	33	41.5	1220	37	70
			30	38	1100	30	70
			25	32	880	22	68
			24	30.5	780	18.5	67
			23	29	655	15	65
			21	26.5	640	11	64
11.2T（K）	4P	1470	38	40	1700	55	70
			36	38.5	1380	45	70
			35	36.5	1330	37	70
			33	33.5	1180	30	70
			29	30.5	800	22	69
			26.5	26.5	630	18.5	68
12.5T（K）	4P	1470	55	45	2900	90	76
			49	40	2280	75	70
			46	37.5	1980	55	70
			43	35	1440	45	70
			40	33	1250	37	70
			38	31	1130	30	70
			34	27	860	22	70
			32	26	740	18.5	70
	6P	960	28	23	630	15	64
	6P	960	26	21	540	11	62
14T（K）	6P	960	47	32.5	1650	45	70
			45	31	1450	37	68
			43	29	1200	30	66
			39	26	955	22	66
			34	23	720	15	65
			31	21	590	11	64
	8P	740	32	21	660	15	65
	8P	740	30	20	540	11	64
16T（K）	6P	960	63	32	1970	55	72
			56	29	1600	45	71
			51	26	1250	30	69
			46	23	1020	22	68
	8P	740	44	24	1100	30	65
	8P	740	42	21	890	22	63
18T（K）	6P	960	81	33	2650	75	74
			73	30	2060	55	72
			63	25.5	1550	37	70
			59	24	1360	30	70
	8P	740	60	25	1460	37	69
	8P	740	53	21	1150	30	68

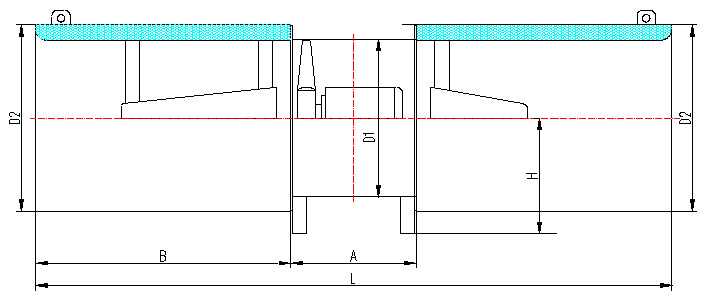

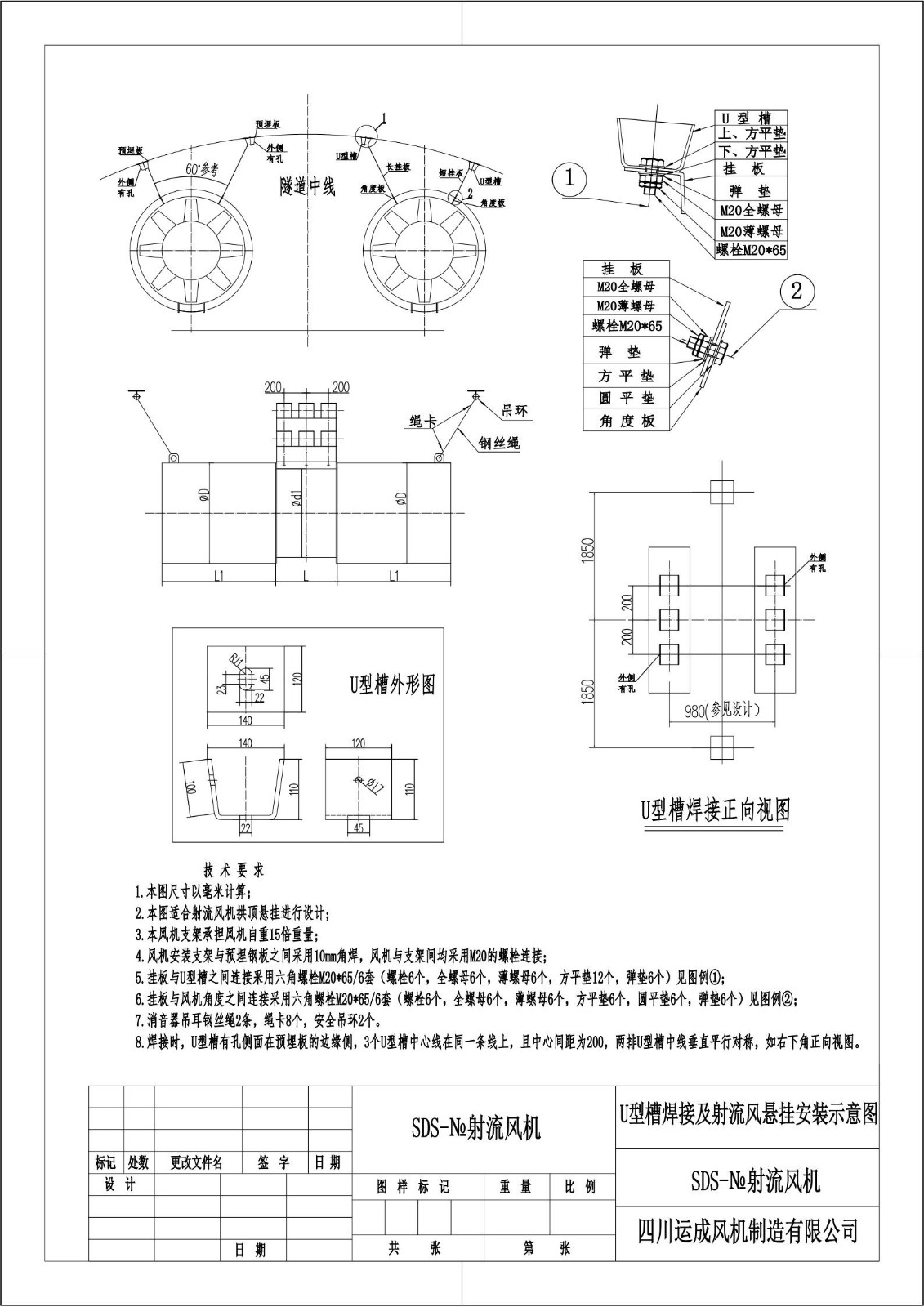

四、SDS系列射流风机安装外形图纸

五、SDS系列射流风机安装外形尺寸表

风机机号	D1mm	D2mm	Lmm	Amm	Bmm	Hmm	N×￠	重量（KG）
4T(K）	410	530	1230	430	400	320	4×10	120-150
5T(K）	510	630	1500	500	500	360	4×12	150-250
6.3T(K）	640	750	1890	630	630	430	4×14	200-300
7.1T(K）	720	840	2050	630	710	490	6×16	250-400
8T(K）	810	930	2250	630	810	520	6×18	200-450
9T(K）	910	1110	2450	630	910	570	6×20	500-700
10T(K）	1010	1210	2650	630	1010	660	6×22	550-800
11.2T(K）	1130	1330	2880	630	1125	730	6×22	600-1000
12.5T(K）	1260	1460	3320	800	1260	780	8×24	650-1500
14T(K）	1410	1610	3600	800	1400	860	8×27	800-1500
16T(K）	1610	1810	4000	800	1600	950	8×30	1000-1800
18T(K）	1810	2010	4600	1000	1800	1100	8×32	1200-2000
