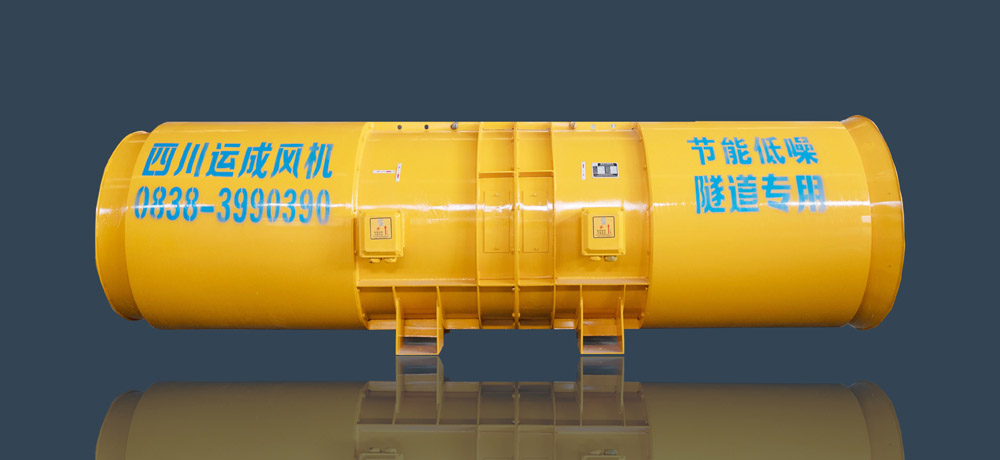

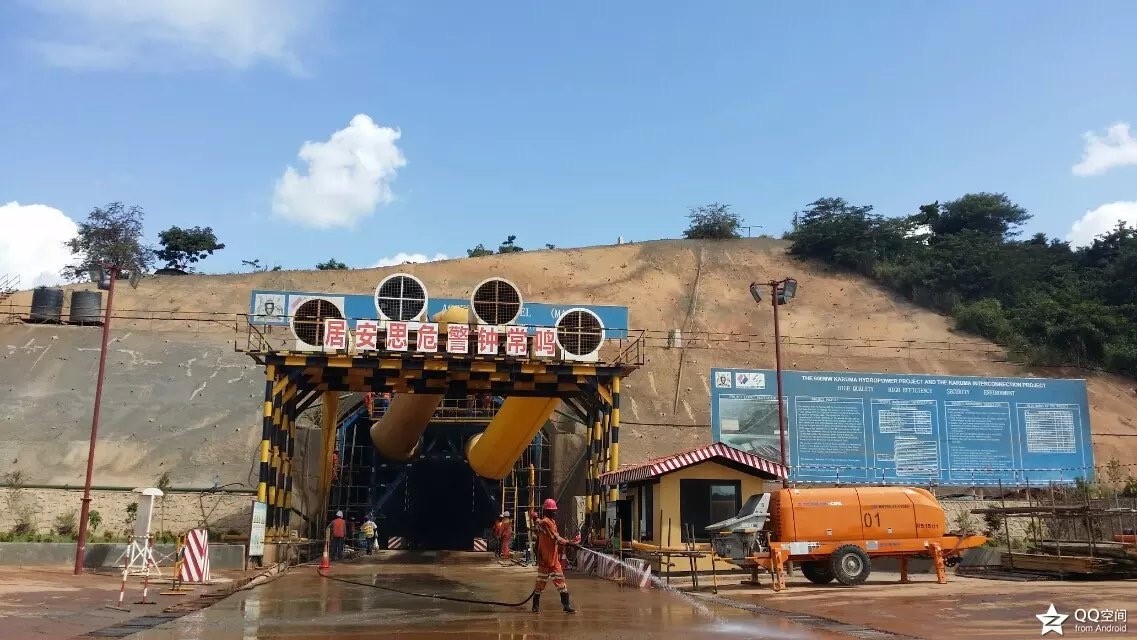

SFDZ双级单速系列风机

一、风机的特点

SFDZ双级单速系列隧道施工专用轴流通风机采用了双电机，一、二级叶轮相对旋转使通风设备风量足、风压大，从而提供恒久的通风，达到快速掘进的目的。

该风机叶片采用两级叶片，No.9.6—No.23角度可调，使运行的风机永远处于高效工作范围。中间可分离，为修理、拆装叶片带来方便。No.3.5—No.9.0为不可调叶片，叶片采用机翼扭曲性设计，高效运行范围大。

可以根据工地需要，配用先进的软启动系统，从而减少对工地的电网冲击，节省电费，效益显著

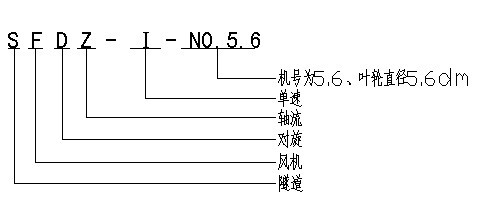

二、风机型号表示方法

例如

三、SFDZ双级单速系列风机性能参数

SFDZ-I-No.3.5—SFDZ-I-No.9.0

风机型号（No.）	叶轮直径 mm	转速 r/min	风量 m³/min	风压 Pa	高效风量 m³/min	配用电机 kw	配用风筒 mm
SFDZ-I-No.3.5	350	2900	50-85	200-1350	60	1.8×2	400
SFDZ-I-No.4.0	400	2900	90-130	250-1600	108	2.2×2	400
SFDZ-I-No.5.0	500	2900	160-280	400-2800	220	5.5×2	500
SFDZ-I-No.5.0	500	2900	180-300	500-3000	280	7.5×2	500
SFDZ-I-No.5.6	560	2900	260-390	550-3500	350	11×2	600
SFDZ-I-No.6.0	600	2900	350-490	600-3800	390	15×2	600
SFDZ-I-No.6.3	630	2900	360-570	700-4300	410	18.5×2	700
SFDZ-I-No.6.5	650	2900	550-850	800-4500	650	22×2	700
SFDZ-I-No.7.0	700	2900	600-900	1000-5200	710	30×2	700
SFDZ-I-No.7.1	710	2900	700-1100	1200-5600	820	37×2	800
SFDZ-I-No.8.0	800	2900	752-1124	1400-6000	970	45×2	800
SFDZ-I-No.8.0	800	2900	800-1300	1400-6100	1000	55×2	800
SFDZ-I-No.9.0	900	2900	1398-1900	2200-6600	1700	75×2	1000
SFDZ-I-No.9.0	900	2900	1898-2400	3000-7400	2000	90×2	1000

SFDZ-I-No.9.6—SFDZ-I-No.23

风机型号（No.）	叶轮直径 mm	转速 r/min	风量 m³/min	风压 Pa	高效风量 m³/min	配用电机 kw	配用风筒 mm
SFDZ-I-No.9.6	960	1450	760-1380	130-3150	1150	30×2	1000
SFDZ-I-No.10	1000	1450	800-1550	200-3500	1250	37×2	1000
SFDZ-I-No.11	1100	1450	1150-1950	300-5200	1600	55×2	1200
SFDZ-I-No.11.5	1150	1450	560-2800	400-5900	2000	75×2	1200
SFDZ-I-No.12	1200	1450	750-2890	1300-6000	2300	90×2	1200
SFDZ-I-No.12.5	1250	1450	1000-2912	500-6200	2400	110×2	1500
SFDZ-I-No.13	1300	1450	1695-3300	930-6500	2691	132×2	1500
SFDZ-I-No.14	1400	1450	2113-4116	1078-6860	3361	160×2	1500
SFDZ-I-No.15	1500	1450	2269-4416	1181-7160	3676	200×2	1600
SFDZ-I-No.14	1400	980	1399-3013	473-3200	2226	75×2	1500
SFDZ-I-No.15	1500	980	1721-3760	543-3559	2738	110×2	1600
SFDZ-I-No.16	1600	980	2088-4500	618-4049	3323	132×2	1800
SFDZ-I-No.17	1700	980	2505-5100	697-4571	3986	160×2	1800
SFDZ-I-No.18	1800	980	2973-6100	782-5124	4731	200×2	2000
SFDZ-I-No.19	1900	980	3438-5998	1060-6139	/	250×2	2200
SFDZ-I-No.20	2000	980	4063-6996	1175-6802	/	355×2	2400
SFDZ-I-No.21	2100	980	4704-8099	1295--7499	/	450×2	2600
SFDZ-I-No.22	2200	980	5408-9312	1422-8230	/	560×2	2800
SFDZ-I-No.23	2300	980	6180-10640	1554--8996	/	710×2	3000

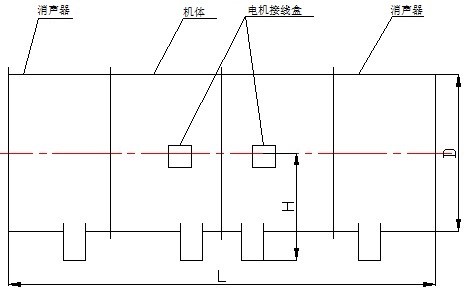

四、风机结构简图及参数

D：风机外径（mm） L：风机总长（mm） H：风机中心高（mm）

	D	L	H	重量（kg）
5	640	2205	370	676
5.6	700	2545	400	793
6	735	2740	418	812
6.3	770	2790	435	948
6.5	790	3020	445	1080
7	840	3450	470	1554
7.1	850	3450	475	1566
8	966	3800	533	2600
9	1032	3940	566	2890
9.6	1090	4130	595	2872
10	1150	4370	625	3096
11	1245	4400	673	3530
11.5	1295	4900	698	4253
12	1332	6015	716	5173
12.5	1395	6300	748	5293
13	1432	6300	826	5813
14	1532	6528	876	6510
15	1732	7167	926	7233
16	1832	7684	976	8133
17	1932	8103	1026	9000
18	2032	8320	1076	9925
19	2145	8860	1125	/
20	2230	9300	1195	/
21	2330	9750	1248	/
22	2430	10200	1300	/
23	2530	10600	1360	/
