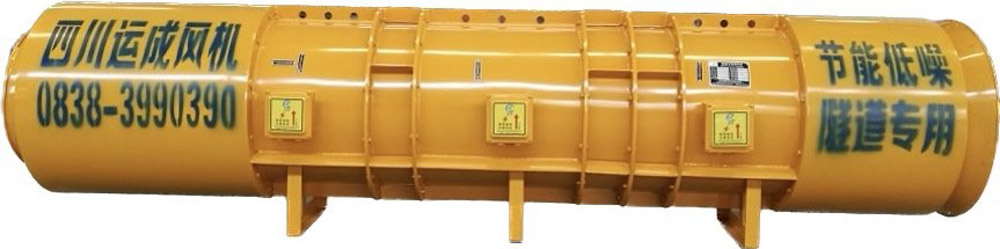

SFDZ三级对旋隧道施工专用风机

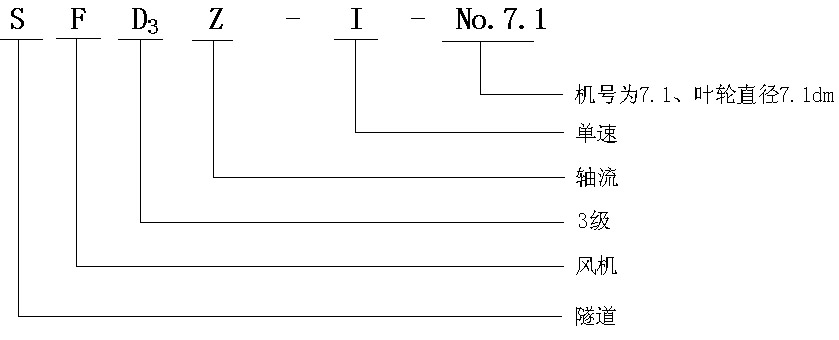

一、风机的特点 SFDZ三级对旋隧道施工专用轴流通风机由于采用三个电机串联，风机的风量更大，风压更高，送风距离更长，特别适合特长隧道的施工。可根据施工需要开单级，双级、三级运行，节电效果明显。还可以根据客户的要求在10号以上配用调速电机。 二、风机型号的表示方法
三、风机性能参数表 风机型号 | 电机转速（r/min） | 电机功率 （kw） | 风量 (m3/min) | 风压 （Pa） | SFD3Z-I-No.5.0 | 2900 | 5.5×3 | 180-273 | 750-3600 | SFD3Z-I-No.5.0 | 2900 | 7.5×3 | 214-328 | 800-4500 | SFD3Z-I-No.5.6 | 2900 | 11×3 | 250-385 | 900-5500 | SFD3Z-I-No.6.0 | 2900 | 15×3 | 275-432 | 1500-6500 | SFD3Z-I-No.6.3 | 2900 | 18.5×3 | 318-500 | 2000--7000 | SFD3Z-I-No.6.5 | 2900 | 22×3 | 350-550 | 2500-8000 | SFD3Z-I-No.7.0 | 2900 | 30×3 | 410-680 | 3000-9000 | SFD3Z-I-No.7.1 | 2900 | 37×3 | 510-740 | 3500-10000 | SFD3Z-I-No.10 | 1450 | 37×3 | 770-1500 | 770-4900 | SFD3Z-I-No.10.5 | 1450 | 45×3 | 891-1736 | 850-5400 | SFD3Z-I-No.11 | 1450 | 55×3 | 1015-2200 | 870-5800 | SFD3Z-I-No.11.5 | 1450 | 75×3 | 1170-2285 | 1020-6480 | SFD3Z-I-No.12.5 | 1450 | 110×3 | 1550-2912 | 1200-7500 | SFD3Z-I-No.13 | 1450 | 132×3 | 1695-3300 | 1300-8300 | SFD3Z-I-No.14 | 1450 | 160×3 | 2013-4016 | 1478-8960 | SFD3Z-I-No.14.5 | 1450 | 180×3 | 2113-4116 | 1510-9600 | SFD3Z-I-No.15 | 1450 | 200×3 | 2300-4416 | 1810-10600 | SFD3Z-I-No.14 | 980 | 75×3 | 1399-3013 | 660-4480 | SFD3Z-I-No.15 | 980 | 110×3 | 172-3760 | 760-5000 | SFD3Z-I-No.16 | 980 | 132×3 | 2088-4500 | 865-5670 | SFD3Z-I-No.17 | 980 | 160×3 | 2505-5100 | 980-6400 | SFD3Z-I-No.18 | 980 | 200×3 | 2973-6100 | 1100-7400 |

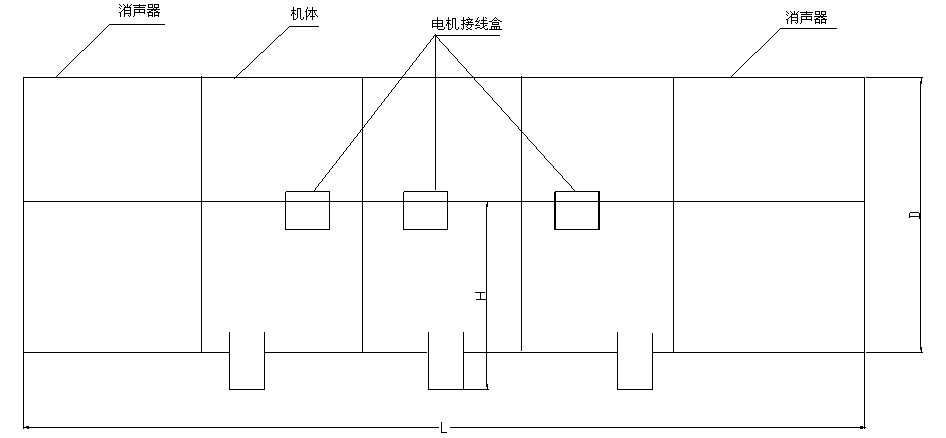

四、风机结构简图：
五、风机外形参数表
| D(mm) | L(mm) | H(mm) | 重量（kg） | 5 | 640 | 3205 | 370 | 1176 | 5.6 | 700 | 3345 | 400 | 1393 | 6 | 735 | 3445 | 418 | 1412 | 6.3 | 770 | 3590 | 435 | 1848 | 6.5 | 790 | 3820 | 445 | 1980 | 7 | 840 | 4150 | 470 | 2354 | 7.1 | 850 | 4210 | 475 | 2666 | 8 | 966 | 4600 | 533 | 3500 | 9 | 1032 | 4700 | 566 | 4090 | 9.6 | 1090 | 5390 | 595 | 4372 | 10 | 1150 | 5630 | 625 | 4496 | 11 | 1245 | 5720 | 673 | 4830 | 11.5 | 1295 | 6700 | 698 | 5653 | 12 | 1332 | 7515 | 716 | 7173 | 12.5 | 1395 | 7800 | 748 | 7993 | 13 | 1432 | 7931 | 826 | 8413 | 14 | 1532 | 8348 | 876 | 9510 | 15 | 1732 | 8767 | 926 | 10233 | 16 | 1832 | 9184 | 976 | 11133 | 17 | 1932 | 9603 | 1026 | 12000 | 18 | 2032 | 9820 | 1076 | 12925 |
|
