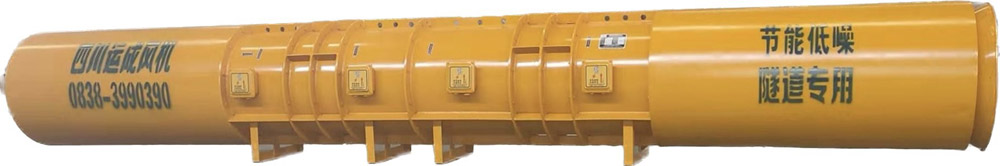

SFDZ四级对旋隧道施工专用风机
一、风机的特点 SFDZ四级对旋隧道施工专用轴流通风机由于采用四个电机串联，风机的风量更大，风压更高，送风距离更长，特别适合特长隧道的施工。可根据施工需要开单级，双级、三级、四级运行，节电效果明显。还可以根据客户的要求在10号以上配用调速电机和变频电机。 二、风机型号的表示方法
三、风机性能参数表 风机型号 | 电机转速（r/min） | 电机功率 （kw） | 风量 (m3/min) | 风压 （Pa） | SFD4Z-I-No.5.0 | 2900 | 5.5×4 | 180-273 | 860-4800 | SFD4Z-I-No.5.0 | 2900 | 7.5×4 | 214-328 | 970-5390 | SFD4Z-I-No.5.6 | 2900 | 11×4 | 250-385 | 1080-5800 | SFD4Z-I-No.6.0 | 2900 | 15×4 | 275-432 | 2700-9200 | SFD4Z-I-No.6.3 | 2900 | 18.5×4 | 318-500 | 3000-10000 | SFD4Z-I-No.6.5 | 2900 | 22×4 | 350-550 | 3200-10800 | SFD4Z-I-No.7.0 | 2900 | 30×4 | 410-680 | 3800-12800 | SFD4Z-I-No.7.1 | 2900 | 37×4 | 510-740 | 4240-13500 | SFD4Z-I-No.10 | 1450 | 37×4 | 770-1500 | 1100-7000 | SFD4Z-I-No.10.5 | 1450 | 45×4 | 891-1736 | 1212-7720 | SFD4Z-I-No.11 | 1450 | 55×4 | 1015-2200 | 1200-8300 | SFD4Z-I-No.11.5 | 1450 | 75×4 | 1170-2285 | 1450-9250 | SFD4Z-I-No.12.5 | 1450 | 110×4 | 1550-2912 | 1720-10700 | SFD4Z-I-No.13 | 1450 | 132×4 | 1695-3300 | 1860-12000 | SFD4Z-I-No.14 | 1450 | 160×4 | 2013-4016 | 1960-13000 | SFD4Z-I-No.14 | 1450 | 185×4 | 2113-4116 | 2156-13700 | SFD4Z-I-No.15 | 1450 | 200×4 | 2300-4416 | 2280-14600 | SFD4Z-I-No.16 | 1450 | 220×4 | 2500-4700 | 2500-17000 | SFD4Z-I-No.17 | 1450 | 250×4 | 2700-5100 | 2800-19350 | SFD4Z-I-No.14 | 980 | 75×4 | 1399-3013 | 946-6400 | SFD4Z-I-No.15 | 980 | 110×4 | 172-3760 | 1086-7120 | SFD4Z-I-No.16 | 980 | 132×4 | 2088-4500 | 1236-8100 | SFD4Z-I-No.17 | 980 | 160×4 | 2505-5100 | 1394-9142 | SFD4Z-I-No.18 | 980 | 200×4 | 2973-6100 | 1904-11018 |

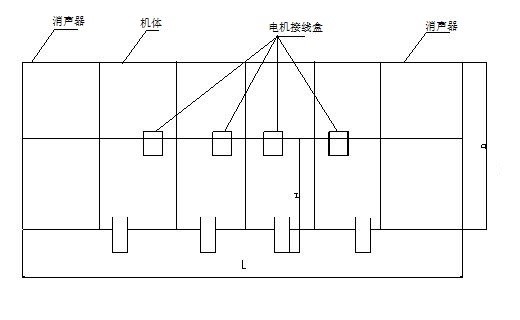

四、风机结构简图
五、风机外形参数表
| D(mm) | L(mm) | H(mm) | 重量（kg） | 5 | 640 | 4205 | 370 | 1476 | 5.6 | 700 | 4745 | 400 | 1793 | 6 | 735 | 4845 | 418 | 1812 | 6.3 | 770 | 5190 | 435 | 2048 | 6.5 | 790 | 5220 | 445 | 2180 | 7 | 840 | 5650 | 470 | 2454 | 7.1 | 850 | 6110 | 475 | 2866 | 8 | 966 | 6200 | 533 | 3400 | 9 | 1032 | 7040 | 566 | 4390 | 9.6 | 1090 | 7130 | 595 | 5172 | 10 | 1150 | 7370 | 625 | 5396 | 11 | 1245 | 8320 | 673 | 6830 | 11.5 | 1295 | 8500 | 698 | 7253 | 12 | 1332 | 8615 | 716 | 9673 | 12.5 | 1395 | 9300 | 748 | 10393 | 13 | 1432 | 9431 | 826 | 10413 | 14 | 1532 | 9848 | 876 | 11510 | 15 | 1732 | 10267 | 926 | 11933 | 16 | 1832 | 11684 | 976 | 12633 | 17 | 1932 | 12103 | 1026 | 13000 | 18 | 2032 | 12230 | 1076 | 13925 |
|
